      UL型轮胎式联轴器

      发布时间:2012-06-25

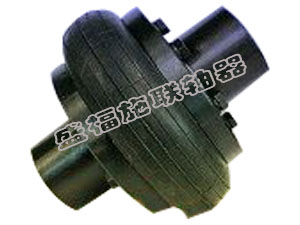

      UL型轮胎式联轴器

      UL型轮胎式联轴器 生产制造商—泊头市国产麻豆区精品系列在线机械制造有限公司 生产UL型轮胎式联轴器,厂家直销价格便宜;各类UL型轮胎式联轴器,应有尽有、质量 ;欢迎您前来咨询UL型轮胎式联轴器详细信息,国产麻豆区精品系列在线为您提供 的UL型轮胎式联轴器和周到的售后服务。热线电话:15131747616
      UL型轮胎式联轴器产品说明或用途:
      UL型轮胎式联轴器由半联轴器、螺栓、轮胎环、止退垫板等组成,轮胎环是一种橡胶、帘线橡胶复合材料以及箍圈和骨架所构成的组合件,经硫化粘结制成。这种联轴器具有补偿两轴相对位移和缓冲减振的性能,同时,安装也比较方便,在 换轮胎环的时候无需轴向移动联轴器。
      本联轴器是一种高麻豆电影在线观看免费视频,具有良好的 缓冲和优越的轴间偏移补偿性能,工作温度-20~80摄氏度,传递转矩10~25000N.m,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件,并全拆装方便,因为弹性元件是一整体的轮胎体,拆装维修方便、不需润滑、耐久可靠。

      主要特点:
      1、标准的半联轴器结构为K型,在表示中可不再标记。
      2、橡胶元件(轮胎体)与金属压板硫化粘结在一起,装配时用螺栓直接与两半联轴器联结。
      3、柔性、阻尼大、补偿量大。
      4、结构简单、装配容易,要换轮胎体时无需轴向移动联轴节。
      5、缺点:随扭转角的增加,在主从动轴上会产生相当大的轴向力 。

      UL型轮胎式联轴器基本参数与主要尺寸
      型号
      允许转矩Tn
      N.m
      瞬时 大转矩
      许用转速[n]r/min
      轴孔直径
      轴孔长度
      D
      B
      质量
      Kg
      转动惯量kg.m2
      J  J1
      Y
      d
      L
      UL1
      10
      31.5
      5000
      11-18
      22-30
      25-42
      80
      20
      0.7
      0.0003
      UL2
      25
      80
      5000
      14-22
      27-38
      32-52
      100
      26
      1.2
      0.0008
      UL3
      63
      180
      4500
      18-25
      30-44
      42-62
      120
      32
      1.8
      0.0022
      UL4
      100
      315
      4300
      20-30
      38-60
      52-82
      140
      38
      3.0
      0.0044
      UL5
      160
      500
      4000
      24-35
      38-60
      52-82
      160
      45
      4.6
      0.0084
      UL6
      250
      710
      3600
      28-40
      44-84
      62-112
      180
      50
      7.1
      0.0164
      UL7
      315
      900
      3200
      32-48
      60-84
      82-112
      200
      56
      10.9
      0.0290
      UL8
      400
      1250
      3000
      38-50
      60-84
      82-112
      220
      63
      13.0
      0.0448
      UL9
      630
      1800
      2800
      42-60
      84-107
      112-142
      250
      71
      20.0
      0.0898
      UL10
      800
      2240
      2400
      45-70
      84-107
      112-142
      280
      80
      30.6
      0.1596
      UL11
      1000
      2500
      2100
      50-75
      84-107
      112-142
      320
      90
      39
      0.2792
      UL12
      1600
      4000
      2000
      55-85
      84-132
      112-172
      360
      100
      59
      0.5356
      UL13
      2500
      6300
      1800
      63-95
      107-132
      142-172
      400
      110
      81
      0.8960
      UL14
      4000
      10000
      1600
      75-110
      107-167
      142-212
      480
      130
      145
      2.2616
      UL15
      6300
      14000
      1200
      85-125
      132-167
      172-212
      560
      150
      222
      4.6456
      UL16
      10000
      20000
      1000
      100-140
      167-202
      212-252
      630
      180
      302
      8.0924
      UL17
      16000
      31500
      900
      120-160
      167-242
      212-302
      750
      210
      561
      20.0176
      UL18
      25000
      59000
      800
      140-180
      202-242
      252-302
      900
      250
      818
      43.0530
      注: 1、轴孔Y型为长圆柱形轴孔、J型为有沉孔的短圆柱形轴孔、J1型为无沉孔的短圆柱形轴孔。
           2、其中有的轴孔直径的结构允许制成J型轴孔(按GB/T3852-1997《联轴器轴孔和联接型式与尺寸》)。
      3、联轴器质量和转动惯量是各型号中 大值的计算近似值。
      4、联轴器材料:半联轴器:HT200、ZG270-500或35钢。
         轮胎环:橡胶织物复合材料,邵氏硬度62±5,扯断强度≥18.0N/mm2,扯断伸长率≥500%,断裂 变形≤25%。
      5、两轴许用相对位移:径向位移△y≈0.01D(D为橡胶元件外径),轴向位移△x≈(0.01-0.15)D,角向位移△a≈1°-1.5°,相对扭转角φ≈6°-30°。
